Trải nghiệm thực tế hệ thống CCL của d&b audiotechnik - Phần 2: Bên trong CCL – Thiết kế & công nghệ tạo nên khác biệt

Sau khi hiểu vì sao CCL ra đời, câu hỏi quan trọng hơn là: điều gì khiến hệ thống này trở nên đặc biệt?

Với d&b audiotechnik CCL System, thách thức lớn nhất nằm ở việc đưa công nghệ cardioid toàn dải xuống một hệ thống nhỏ gọn, đồng thời vẫn đảm bảo chỉ sử dụng 1 kênh amplifier – điều không phổ biến trong phân khúc line array cỡ nhỏ.

Để giải quyết bài toán này, d&b audiotechnik đã phát triển một thiết kế band-pass chamber phức tạp, kế thừa từ sub B4 nhưng được tối ưu lại hoàn toàn cho CCL. Hệ thống sử dụng các cổng phía sau cho dải trầm thấp và cổng bên cho các dải cao hơn, từ đó tạo ra hiệu ứng cardioid một cách hoàn toàn thụ động – không cần đến các xử lý điện tử bên trong từng module.

Điểm đặc biệt ở đây là toàn bộ hiệu ứng cardioid được tạo ra nhờ thiết kế âm học và cơ khí, thay vì phụ thuộc vào DSP. Điều này giúp hệ thống vừa đảm bảo hiệu quả kiểm soát hướng âm, vừa giữ được sự đơn giản và ổn định trong vận hành.

Không chỉ dừng lại ở dải thấp, d&b còn cải tiến mạnh ở dải cao với một thiết kế driver hoàn toàn mới. Diaphragm được đặt phía trước nam châm, kết hợp với hình dạng exit tối ưu, giúp giảm méo và tăng headroom, đồng thời tạo wavefront ổn định hơn trước khi đi qua waveguide. Kết quả là âm thanh có độ rõ cao hơn và khả năng “throw” tốt hơn trong không gian.

Về cấu hình, hệ thống được phát triển với hai phiên bản chính:

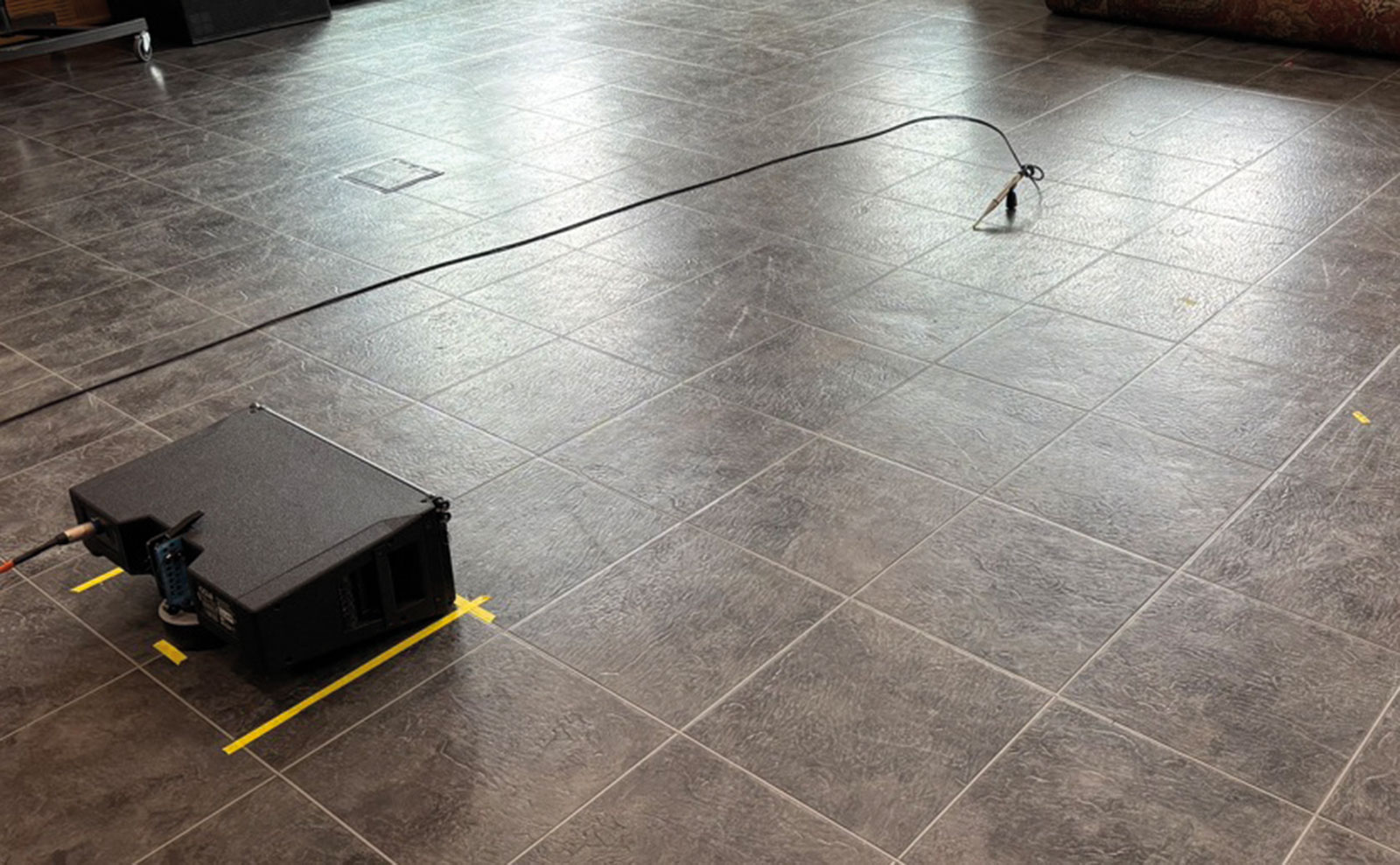

• CCL8: góc phủ ngang 80°, phù hợp cho các ứng dụng cần kiểm soát hướng âm chặt chẽ và throw xa hơn

• CCL12: góc phủ ngang 120°, tối ưu cho không gian rộng hơn hoặc cần coverage lớn hơn

Dù khác nhau về góc phủ, cả hai phiên bản đều sử dụng cùng một cấu trúc driver được thiết kế để đạt hiệu quả tối đa trong kiểm soát hướng âm toàn dải:

• 2 × 7” LF (Low Frequency) đặt ở phía trước, đóng vai trò cung cấp năng lượng chính cho dải trầm và low-mid

• 2 × 5” driver bố trí hai bên (side-firing), kết hợp với hệ thống cổng (ports) phía sau để tạo hiệu ứng cardioid, giúp giảm đáng kể năng lượng âm phát ra phía sau hệ thống

• 2 × 1.75” HF (High Frequency) sử dụng thiết kế driver mới, tối ưu cho độ rõ, độ chi tiết và khả năng “throw” ở dải cao

•

Sự kết hợp này cho phép CCL kiểm soát tốt dải trầm – vốn là thách thức lớn nhất – đồng thời duy trì sự đồng đều về hướng phát trên toàn bộ dải tần. Nhờ đó, hệ thống không chỉ mang lại âm thanh rõ ràng ở phía trước mà còn giữ được sự dễ chịu và sạch sẽ ở các vùng off-axis.

Bên cạnh đó, subwoofer CCL-Sub cũng được thiết kế đồng bộ với hệ thống top, sử dụng cấu trúc band-pass tương tự để đảm bảo sự liền mạch về âm thanh. Toàn bộ hệ thống tương thích hoàn toàn với hệ sinh thái amplifier và phần mềm ArrayCalc của d&b, giúp việc thiết kế và triển khai trở nên nhanh chóng, chính xác.

👉 Tất cả những yếu tố này cho thấy CCL không đơn thuần là một phiên bản “thu nhỏ”, mà là một cách tiếp cận mới trong thiết kế line array: gọn hơn, thông minh hơn nhưng vẫn giữ trọn DNA công nghệ của các hệ thống flagship.
