D800 A-Net Distributor và D800-Dante A-Net Distributor là thiết bị trung tâm trong hệ thống phân phối âm thanh cá nhân Aviom, cung cấp cả nguồn điện DC và dữ liệu audio kỹ thuật số (A-Net) đến các Personal Mixer như A360, A320 và A640 qua cáp Cat-5e tiêu chuẩn. Phiên bản D800-Dante bổ sung khả năng kết nối trực tiếp với mạng Dante, hỗ trợ tối đa 64 kênh âm thanh từ Dante hoặc A-Net, giúp tối ưu hệ thống IEM không dây nhờ tính năng Network Mix Back và khả năng điều khiển mở rộng qua Ethernet/Wi-Fi.



Thông số kỹ thuật

Hạng mục	Thông số
A-Net đến/từ Personal Mixers (mặt trước)	8 cổng RJ45 có khóa, cấp nguồn; Tương thích với A-16II, A320 và A360 Personal Mixers; Công tắc 2 vị trí (I/II) cho A-16II & A320 (I) và A360 (II, hai chiều) *Lưu ý: D800 v.2 không cần công tắc I/II
A-Net In / A-Net Bridge In	1 cổng RJ45 có khóa, nhận Pro16 hoặc Pro16e A-Net
A-Net Out (mặt sau)	1 cổng RJ45 có khóa, không cấp nguồn, Pro16e A-Net; Hỗ trợ mở rộng hệ thống và các Personal Mixers A-16II, A320, A360
A-Net Mixes Out	1 cổng RJ45 có khóa, không cấp nguồn, Pro16e A-Net; Cung cấp tối đa 16 kênh (8 cặp stereo) dữ liệu Network Mix Back™ từ tối đa 8 A360 Personal Mixers
Ethernet	1 cổng RJ45, hỗ trợ iOS A360 Display
LEDs (mặt trước)	Power On (đỏ), Sync (xanh lá)
USB	Dùng để cập nhật firmware
Cáp A-Net	Mặt trước: bắt buộc dùng Cat-5e có chống nhiễu (shielded) để đạt chuẩn CISPR 22 Class B, ICES-003, FCC 47 CFR Part 15 Class B; Mặt sau: có thể dùng Cat-5e không shielded
Điện áp xuất ra cho Personal Mixers	24VDC, 0.5A, truyền qua cáp Cat-5e
Nguồn điện	Nguồn chuyển mạch nội bộ, đầu vào IEC; Điện áp vào: 100-240VAC, 50/60Hz, 300W; Cầu chì: 250VAC~ T4AL
Kích thước	19" (482.6 mm) rộng x 14.25" (362 mm) sâu; 2U rack, cao 3.5" (88.9 mm)
Trọng lượng	12 lbs (5.44 kg)

---

Thông số Dante (D800-Dante)

Hạng mục	Thông số
Dante Primary I/O	1 cổng RJ45 có khóa
Dante Secondary I/O	1 cổng RJ45 có khóa
Stereo Link	4 cụm DIP Switch: 1-16, 17-32, 33-48, 49-64; Cho phép thiết lập tối đa 32 cặp kênh stereo
Stereo Link Defeat	Bỏ qua thiết lập stereo link bằng DIP switch
Disable DIP Switch	Chọn Dante (down) hoặc A-Net In (up) làm nguồn vào
ID1, ID2 DIP Switch	Dự phòng
A, B, C, D DIP Switch	Dự phòng
LEDs (mặt sau)	Error (đỏ), Sync (xanh lá), 1GB Active (đỏ), Network Activity (xanh lá)
Tần số mẫu Dante hỗ trợ	44.1/48kHz: 64 kênh; 88.2/96kHz: 32 kênh; 176.4/192kHz: 16 kênh
Hỗ trợ IP tĩnh	Có
Hỗ trợ AES67	Có

Đặc điểm nổi bật

• Hỗ trợ tối đa 64 kênh audio từ Dante hoặc A-Net với Pro16e.

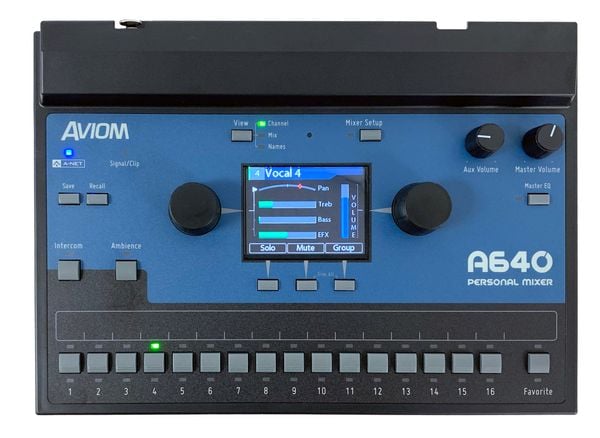

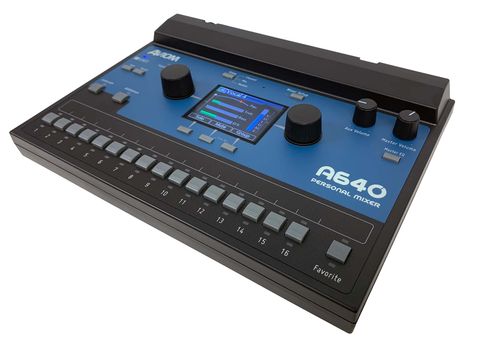

• Network Mix Back—tự động xuất 8 mix stereo từ A640/A360 mà không cần cấu hình thêm, để dùng cho wireless IEM.

• Phát điện trực tiếp cho tới 8 Personal Mixers qua cáp Cat-5e, tối giản cáp nguồn.

• Điều khiển từ xa qua Ethernet/Wi-Fi, sử dụng ứng dụng iOS A360 Display để thao tác trực quan.

• Kết nối Dante nguyên bản trên phiên bản D800-Dante—dễ dàng tích hợp với hệ thống Yamaha CL/QL.

• DIP switch cho phép cấu hình stereo link hoặc cấp nguồn đầu vào linh hoạt giữa Dante và A-Net.

• Tất cả kết nối audio sử dụng locking RJ45 EtherCon chắc chắn và đáng tin cậy.

---

Ứng dụng thực tế

• Hệ thống monitor in-ear (IEM) cho tour diễn: Streamlined distribution audio và nguồn, giảm cáp và tối ưu setup backstage.

• Kết nối với console Dante/Digital: D800-Dante tích hợp trực tiếp vào Dante network, tối ưu workflow cho Yamaha CL/QL và Rio I/O.

• Mở rộng hệ thống A-Net: Với SB4 Bridge, có thể kết hợp tối đa 4 luồng Pro16, đạt 64 kênh vào hệ thống mixer cá nhân.

• Hỗ trợ điều khiển từ xa bằng iPad/iPhone: Tăng hiệu quả vận hành, giảm sai sót trong quá trình biểu diễn.

• Dự phòng và mở rộng mạng dễ dàng: Ethernet/Wi-Fi và A-Net Out cho phép kết nối linh hoạt, thêm distributors mà không ảnh hưởng đường audio.

• Giải pháp cho sân khấu lưu động, nhà thờ, studio cố định: Thiết kế rack-mount chắc chắn, gọn gàng, tận dụng mạng có sẵn, dễ bảo trì và nâng cấp.
