Mô tả tổng quan

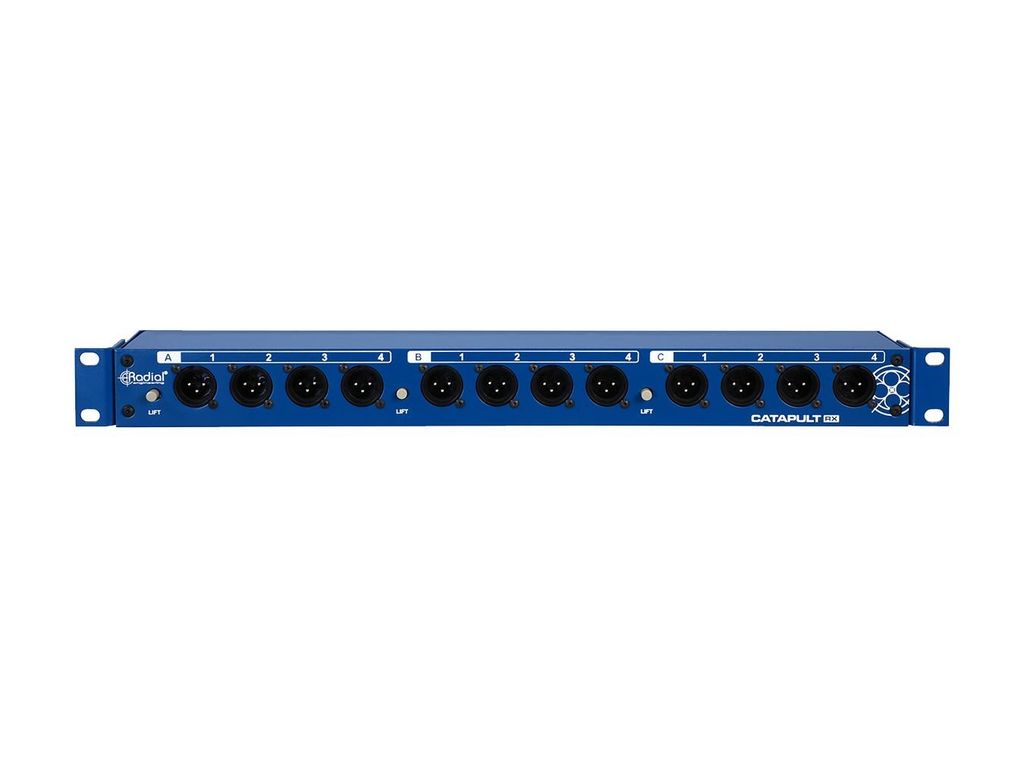

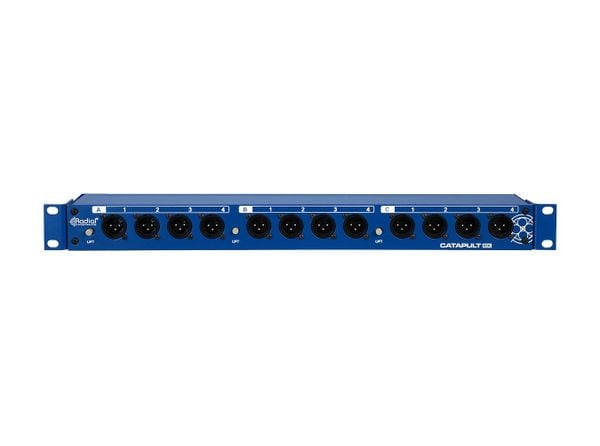

Radial Catapult Rack RX là module receiver trong hệ thống Catapult analog audio snake, có khả năng nhận 12 kênh tín hiệu âm thanh tương tự (balanced analog) qua 3 cáp mạng Cat5 hoặc Cat6. Thiết bị này không cần nguồn riêng (passive) và giữ tín hiệu ở dạng analog nguyên bản, không có chuyển đổi số (no digital conversion). Mặt mặt trước có 12 đầu XLR-male để nhận tín hiệu, phía sau có các đầu nối RJ45 etherCON để kết nối tới module phát (TX) hoặc nối tiếp qua các module khác. Thân vỏ bằng thép chắc chắn, có tai rack có thể đảo bên để phù hợp bố trí trong tủ rack (reversible rack ears). RX chia thành ba bank mỗi 4 kênh, mỗi bank có công tắc nâng đất (ground lift) riêng để xử lý nhiễu gian đất.
Thông số kỹ thuật
| Thông số | Giá trị / Mô tả |
|---|
| Loại mạch âm thanh | Passive, analog balanced audio receiver |
| Số kênh | 12 kênh |
| Dải tần đáp ứng (Frequency response) | 10 Hz - 22 kHz (±0.05 dB) |
| Dải động (Dynamic range) | 136 dB re +20 dBu, bandwidth 22 kHz |
| Tổng méo hài (THD) | < 0.0003 % @ +4 dBu, 20 Hz - 20 kHz |
| Tỉ số tín hiệu / nhiễu (Signal to Noise) | > 114 dB re +4 dBu, 22 kHz BW |
| Mức tín hiệu đầu vào tối đa (Maximum Input) | +20 dBu |
| Cross-Talk giữa các kênh | −130 dB @ 1 kHz, +4 dBu |
| Đầu vào (Input connectors) | 12 × XLR 3-Pin Male |
| Đầu ra (Output connectors) | 6 × RJ45 etherCON Balanced Outputs |
| Công tắc Ground Lift | Có, cho từng bank RJ45 (mỗi nhóm 4 kênh) |
| Vỏ / Khung (Chassis) | 12-gauge thép mặt trước; thân vỏ 18-gauge thép |
| Kích thước (L × H × D) | 19″ × 1.75″ × 3.25″ |
| Trọng lượng (Weight) | ~ 3.06 lbs (≈ 1.39 kg) |
| Hoạt động nguồn | Passive – không cần nguồn ngoài |
| Điều kiện sử dụng | Môi trường khô, nhiệt độ từ 5 °C đến 40 °C |
| Bảo hành | 3 năm, có thể chuyển nhượng |
Tính năng nổi bật
Nhận 12 kênh tín hiệu balanced analog qua cáp mạng (Cat5/Cat6) với chất lượng cao, giảm số lượng cáp XLR dài và cồng kềnh.
Hoạt động hoàn toàn passive, giữ tín hiệu analog nguyên bản, không chuyển đổi số, giúp giảm độ trễ và giữ tính trung thực âm thanh.
Các đầu ra RJ45 etherCON khóa chặt, bền, bảo vệ đầu nối tránh lỏng hoặc hư khi di chuyển.
Ground lift riêng cho mỗi bank 4 kênh đầu ra RJ45 để xử lý nhiễu do nối đất (hum, buzz).
Vỏ thép chắc chắn, thiết kế 1U rackmount 19-inch với tai rack đảo được (reversible ears) giúp linh hoạt bố trí mặt XLR hay RJ45 hướng ra trước hoặc ra sau tùy setup.
Cross-Talk rất thấp giữa các kênh, méo hài (THD) rất nhỏ, tín hiệu-nhiễu (S/N) cao – phù hợp với ứng dụng chuyên nghiệp.
Kích thước nhỏ gọn và trọng lượng vừa phải so với setup multiple XLR snake truyền thống – thuận tiện cho vận chuyển và thiết lập nhanh.
Ứng dụng thực tế
Sân khấu / Live show: Dùng module RX để nhận tín hiệu mic/line từ module TX qua Cat5, sau đó đưa vào mixer FOH hoặc monitor. Giảm cáp XLR từ sân khấu lên FOH, làm gọn stage.
Cài đặt cố định (install sound): Tận dụng hệ thống dây mạng có sẵn trong tòa nhà (Cat5/Cat6) để truyền tín hiệu audio, giảm chi phí đi dây mới, giảm ảnh hưởng về mặt kiến trúc / lắp đặt.
Tour và sự kiện lưu động: Kích thước 1U, không cần nguồn, trọng lượng nhẹ giúp dễ mang theo; có thể dùng nhiều module RX/TX phối hợp để mở rộng kênh khi cần.
Studio / ghi âm: Khi cần thu tín hiệu từ các phòng nhạc cụ hoặc micing ở sân khấu phụ rồi gửi qua module RX về phòng thu, hoặc ghi dự phòng; đảm bảo tín hiệu sạch với méo thấp và nhiễu thấp.
Backup / routing song song tín hiệu: RX kết hợp với TX để chia tín hiệu line-level hay mic tới nhiều đầu ra song song, ví dụ gửi tới PA, ghi âm, monitor, mà vẫn giữ cách ly và chất lượng.
Tất cả sản phẩm Radial Engineering tại Stage Pro đều được bảo hành chính hãng 2 năm.
