Mô tả tổng quan

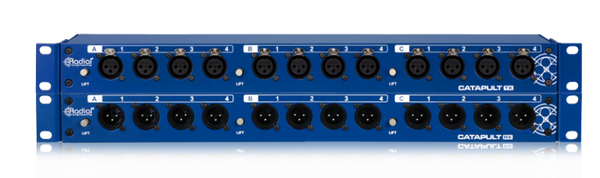

Radial Catapult Rack TX là module truyền (transmitter) trong hệ thống analog audio snake sử dụng cáp Cat5/Cat6 để truyền đến 12 kênh audio tương tự (analog). Đây là thiết bị thụ động (passive), không cần nguồn điện riêng, cho phép gửi tín hiệu cân bằng (balanced) từ nguồn micro hoặc line-level qua các dây mạng Ethernet, sau đó nhận lại tại module RX tương ứng. Thiết kế đặt vào khung rack 1U 19-inch, với mặt trước là 12 đầu XLR female, phía sau có các kết nối RJ45 etherCON để nối tới các Cat5/Cat6, có các switch nâng ground (ground lift) để xử lý vấn đề nối đất. Vỏ thép chắc chắn, mắt rack có thể gắn hai bên (reversible ears) để phù hợp cấu hình trong rack tùy chọn.
Thông số kỹ thuật
| Thông số | Giá trị / Mô tả |
|---|
| Loại mạch âm thanh | Passive audio snake transmitter – analog, RJ45 to XLR |
| Số kênh | 12 kênh |
| Dải tần đáp ứng (Frequency response) | 10 Hz ~ 22 kHz (±0.05 dB) |
| Dải động (Dynamic range) | ~ 136 dB re +20 dBu, với băng thông đến 22 kHz |
| Tổng méo hài (THD - Total Harmonic Distortion) | < 0.0003 % @ +4 dBu, từ 20 Hz đến 20 kHz |
| Tỉ số tín hiệu tiếng ồn (Signal to Noise) | > 114 dB re +4 dBu, 22 kHz BW |
| Mức tín hiệu đầu vào tối đa (Maximum Input) | +20 dBu |
| Cross-Talk giữa các kênh | −130 dB @ 1 kHz, +4 dBu |
| Loại đầu nối vào / ra (Connectors) | 12 × XLR Female inputs; 6 × RJ45 etherCON outputs |
| Ground lift | Có, cho từng bank RJ45 tương ứng |
| Chassis / vỏ | Mặt trước thép 12-gauge, phần thân 18-gauge; hoàn thiện phủ powder coat bền |
| Kích thước (L × W × D) | 19.0″ × 1.75″ × 3.25″ (~ 48.3 cm × 4.45 cm × 8.26 cm) |
| Trọng lượng | ~ 3.06 lbs (~ 1.39 kg) |
| Hoạt động | Passive, không cần nguồn điện |
| Điều kiện sử dụng | Nhiệt độ từ 5 °C tới 40 °C; nơi khô ráo |
| Bảo hành | 3 năm, có thể chuyển nhượng |
Tính năng nổi bật
Truyền tín hiệu analog cân bằng (balanced) mà không qua chuyển đổi số, giảm độ trễ và giữ tính nguyên bản của tín hiệu.
Sử dụng dây mạng Cat5 / Cat6 shielded với đầu kết nối etherCON RJ45 chắc chắn để truyền 4 kênh tín hiệu trên mỗi cáp, giúp tiết kiệm vật liệu, giảm trọng lượng dây, dễ đi dây trong các hệ thống lớn.
Chức năng ground lift riêng cho mỗi bank RJ45 giúp xử lý hiện tượng hum / buzz do nối đất không phù hợp giữa các thiết bị hoặc vị trí hành lang kéo dài.
Vỏ thép chắc chắn, cấu trúc rack 1U tiêu chuẩn 19-inch; tai (ears) rack có thể lắp đảo hai bên để lựa chọn xem XLR hay RJ45 mặt trước/mặt sau tùy cách bố trí.
Các đầu nối XLR female mặt trước để dễ cắm các nguồn tín hiệu micro hoặc line; mặt sau có nhiều RJ45 etherCON để ra cáp Cat5/6 hoặc nối tiếp tới các module khác nếu cần.
Thiết kế hoàn toàn passive, không dùng nguồn riêng, giúp đơn giản hóa setup, ít lỗi nguồn, tiết kiệm chi phí.
Đáp ứng tần số rộng, méo thấp, tỉ số tín hiệu/tạp âm cao – phù hợp sử dụng trong ứng dụng chuyên nghiệp đòi hỏi chất lượng tín hiệu cao.
Ứng dụng thực tế
Khi cần truyền nhiều kênh micro hoặc line từ sân khấu đến FOH hoặc phòng điều khiển sử dụng khoảng cách xa, thay vì kéo nhiều cáp XLR nặng, Catapult Rack TX dùng cáp Cat5/6 nhẹ hơn giúp setup nhanh và gọn.
Trong các hệ thống tour, live show, nơi có nhiều thiết bị và rack, sử dụng TX + RX cùng bộ Catapult giúp cấu hình linh hoạt, giảm việc kéo cáp dày và nặng.
Trong các địa điểm có sẵn hệ thống cáp mạng (Ethernet), có thể tận dụng để truyền audio tương tự giữa các phòng hoặc từ sân khấu về phòng điều khiển, để tối ưu chi phí vật liệu và thời gian đi dây.
Sử dụng với các module Catapult khác: có thể chia tín hiệu đi nhiều hướng, feed thêm stage boxes phụ, hoặc chia zone monitor riêng, lựa chọn sử dụng outputs isolated nếu cần cách ly.
Trong lắp đặt cố định (install sound) như nhà thờ, phòng hội nghị, phòng biểu diễn, studio giảng dạy, khi muốn có hệ thống snake chất lượng cao, bền, gọn và dễ bảo trì.
Tất cả sản phẩm Radial Engineering tại Stage Pro đều được bảo hành chính hãng 2 năm.
