Mô tả tổng quan

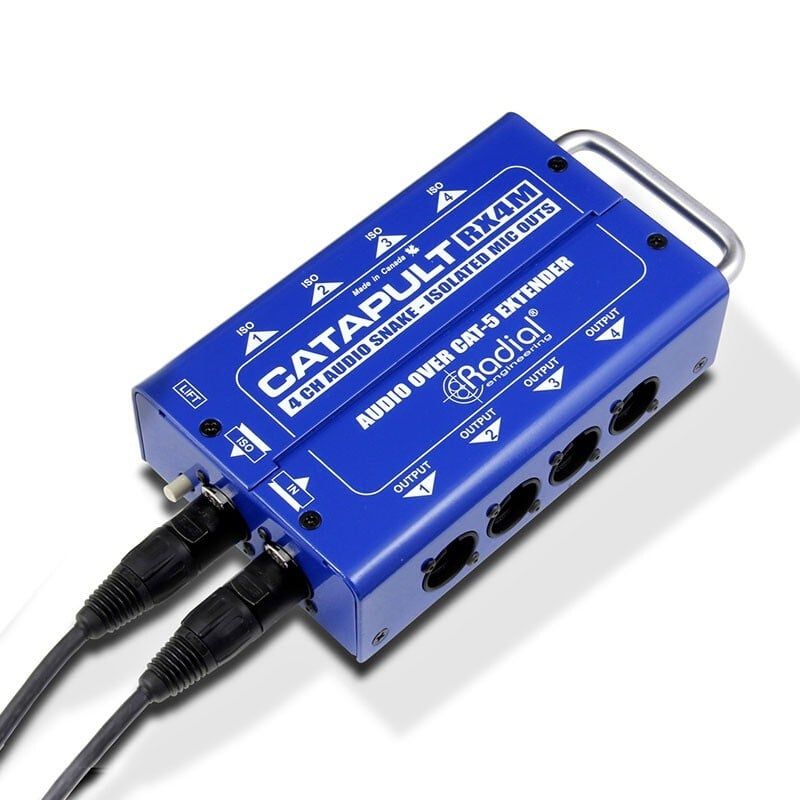

Radial Catapult RX4M là module receiver (thu) của hệ thống Catapult analog audio snake, chuyên dùng để nhận 4 kênh tín hiệu micro (mic-level) truyền qua cáp mạng Cat5/Cat6. Nó cho phép nhận tín hiệu từ module TX4M và chuyển thành các đầu ra XLR với hai dạng: direct outputs (trực tiếp) và isolated outputs (cách ly qua biến áp), đáp ứng nhu cầu live, sân khấu, hoặc dùng trong cài đặt âm thanh cố định. Thiết kế thụ động (passive), không cần nguồn nuôi, có tính năng ground lift để xử lý nhiễu do nối đất, phù hợp sử dụng với cơ sở hạ tầng cáp mạng đã có sẵn trong các tòa nhà hoặc sân khấu.
Thông số kỹ thuật
| Thông số | Giá trị / Mô tả |
|---|
| Loại mạch âm thanh | Passive mic splitter / receiver, transformer-based |
| Dải tần đáp ứng | 7 Hz – 20 kHz |
| Dải động (Dynamic range) | 140 dB |
| Tổng méo hài (THD) | 0.001 % |
| Méo liên điều chế (Intermodulation Distortion) | 0.003 % |
| Common Mode Rejection Ratio (CMRR) | > 113 dB |
| Mức tín hiệu đầu vào tối đa (Maximum Input) | +35 dBu |
| Trở kháng tải tối thiểu (Minimum Load Impedance) | 100 Ω |
| Đầu vào (Input connectors) | 1 × RJ45 etherCON input |
| Đầu thông qua (Thru-output) | 1 × RJ45 etherCON thru/output |
| Đầu ra - Direct Out | 4 × XLR-Male trực tiếp |
| Đầu ra - Isolated Out | 4 × XLR-Male cách ly biến áp |
| Công tác Ground Lift | Có, để ngắt đường ground của RJ45 khi cần |
| Vỏ & khung | Chassis bằng thép 14 gauge với outer shell chắc chắn |
| Kích thước (L × W × H) | 8 1/8″ × 4 1/8″ × 2″ (~ 20.6 × 10.5 × 5.1 cm) |
| Trọng lượng | ~ 2.6 lbs (~1.2 kg) |
| Kích thước đóng gói | ~ 11″ × 5″ × 2.75″ |
| Trọng lượng đóng gói | ~ 2.9 lbs |
| Nguồn điện | Passive – không cần nguồn ngoài |
| Điều kiện hoạt động | Nhiệt độ từ 5 °C đến 40 °C; dùng nơi khô ráo |
| Bảo hành | 3 năm, có thể chuyển nhượng |
Tính năng nổi bật
Nhận 4 kênh tín hiệu micro qua cáp mạng Cat5/Cat6 – sử dụng cáp nhẹ, có sẵn, chi phí thấp và dễ đi dây so với snake analog truyền thống.
Có cả 4 đầu ra direct và 4 đầu ra isolated: loại direct dùng cho tín hiệu cần phantom power hoặc users muốn không qua biến áp; loại isolated giúp cách ly chống nhiễu và ground loop.
Công tắc ground lift để nâng cách ly đường ground RJ45 khi cần, giảm tiếng ồn do nối đất không tốt.
Thiết kế thụ động (passive), không cần nguồn nuôi, giúp đơn giản hóa setup, ít hỏng hóc do nguồn.
Vỏ thép dày, khung chắc + outer shell bảo vệ; Ethercon RJ45 kết nối bền, chống va đập.
Đầu vào RJ45 + thru-ouput RJ45 để nối tiếp module (cascade) nếu cần mở rộng hệ thống.
Đáp ứng tần số rộng, độ méo (THD, IMD) rất thấp, CMRR cao — chất lượng tín hiệu đảm bảo trong các điều kiện khó, sân khấu lớn hoặc sử dụng lâu dài.
Ứng dụng thực tế
Live show / sân khấu
Module RX4M có thể đặt ở phía FOH hoặc gần mixer, nhận tín hiệu từ sân khấu gửi về qua module TX4M, sau đó chia ra cho monitor, ghi âm hoặc bộ xử lý khác mà vẫn giữ tín hiệu sạch.
Sử dụng với cơ sở hạ tầng cáp mạng có sẵn
Trong các trung tâm hội nghị, nhà thờ, trường học hoặc tòa nhà lớn đã đi sẵn cáp Cat5/Cat6, RX4M giúp tận dụng dây mạng để truyền audio, không cần kéo snake analog nặng, giảm chi phí vật liệu & lắp đặt.
Backup hoặc routing tín hiệu song song
Sử dụng các đầu ra direct + isolated để chia tín hiệu mic tới nhiều thiết bị xử lý song song (ví dụ bàn mix phụ, ghi âm dự phòng) mà không ảnh hưởng lẫn nhau.
Thi công hệ thống âm thanh cố định / cài đặt (install sound)
Dùng trong các phòng thu, phòng truyền hình, studio giảng dạy nơi cần nối tín hiệu mic từ nhiều vị trí vào một phòng điều khiển, hoặc giữa các phòng khác nhau.
Tour diễn / setup linh hoạt
Trọng lượng nhẹ, không cần nguồn, kích thước nhỏ gọn giúp mang theo dễ dàng; khả năng nối tiếp các module và sử dụng cáp mạng khiến setup nhanh hơn, gọn hơn.
Tất cả sản phẩm Radial Engineering tại Stage Pro đều được bảo hành chính hãng 2 năm.
