Mô tả tổng quan

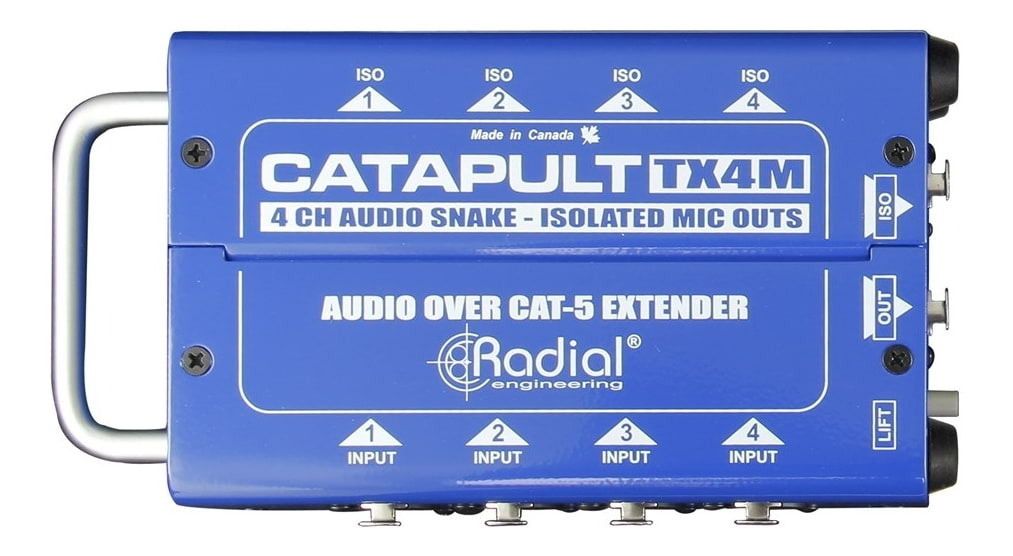

Radial Catapult TX4M là module phát (transmit) trong hệ thống analog audio snake sử dụng cáp Ethernet Cat 5/Cat 6 để truyền bốn kênh tín hiệu micro đồng thời. Đây là splitter / isolator thụ động (passive mic-level transformer-based) được thiết kế để gửi tín hiệu micro đến nhiều đích (ví dụ FOH, monitor, thiết bị ghi âm) trong khi vẫn đảm bảo cách ly tín hiệu giữa các thiết bị để tránh hiện tượng ground loop, hum, buzz. TX4M chịu trách nhiệm đầu vào micro & xuất tín hiệu được cách ly qua XLR Female inputs và RJ45 Ethercon để kết nối cáp Cat 5.

Thông số kỹ thuật

Tính năng nổi bật

• Có biến áp cách ly tín hiệu (transformer isolation) cho từng kênh mic, giúp loại bỏ hiện tượng ground loop, hum và buzz giữa các thiết bị.

• Sử dụng cáp Cat 5/Cat 6 tiêu chuẩn để truyền bốn kênh tín hiệu micro, giúp tiết kiệm chi phí và giảm trọng lượng so với cáp snake analog truyền thống.

• Kết nối RJ45 Ethercon chắc chắn để kết nối cáp mạng kiểu shielded twisted pair, chuyển tín hiệu từ module TX sang RX.

• Có tính năng ground lift để nâng cách điện giữa đường ground (mặt chắn / màn chắn) khi cần xử lý tiếng ồn do nối đất.

• Module thụ động, không cần nguồn điện, giúp đơn giản hóa thiết lập và giảm khả năng lỗi do nguồn.

• Đầu vào XLR-Female cho micro, đầu ra XLR-Male cách ly để truyền tín hiệu ra các mixer và thiết bị khác mà vẫn giữ cách ly giữa các điểm.

• Thiết kế vỏ thép chắc chắn, bảo vệ các đầu nối khỏi va đập; kích thước nhỏ gọn để dễ lắp vào rack, stage setup, hoặc mang theo khi đi tour.

Ứng dụng thực tế

• Splitting mic tín hiệu giữa FOH / monitor / ghi âm: Dùng TX4M để lấy tín hiệu từ mic và gửi song song tới quầy FOH, bàn monitor, và thiết bị ghi âm mà không gây nhiễu hoặc suy giảm tín hiệu.

• Dùng làm snake stage: Đặt module TX4M gần sân khấu, truyền tín hiệu qua Cat 5 tới module nhận (RX4M hoặc RX4 / RX4L…) tại phòng FOH hoặc studio. Giúp giảm số lượng cáp nặng và cồng kềnh.

• Triển khai trong sự kiện / hội nghị / nhà thờ / địa điểm thuê: Khi có hệ thống sẵn có cáp mạng trong tòa nhà, có thể tận dụng Cat 5 để đặt module TX4M gửi mic tới FOH mà không cần kéo cáp snake analog lớn.

• Hệ thống phòng thu / âm thanh cài đặt cố định: Cho phép chia tín hiệu mic tới nhiều thiết bị như preamp, interface, mixer phụ, ghi dự phòng hoặc xử lý tín hiệu hậu kỳ mà vẫn giữ chất lượng cao.

• Tour, live show lớn: TX4M giúp giảm thời gian setup, trọng lượng vác cáp và chi phí vận chuyển, tạo sự linh hoạt khi thu âm hoặc phát lại mic qua nhiều thiết bị trong các địa điểm khác nhau.

Tất cả sản phẩm Radial Engineering tại Stage Pro đều được bảo hành chính hãng 2 năm.
