Mô tả tổng quan

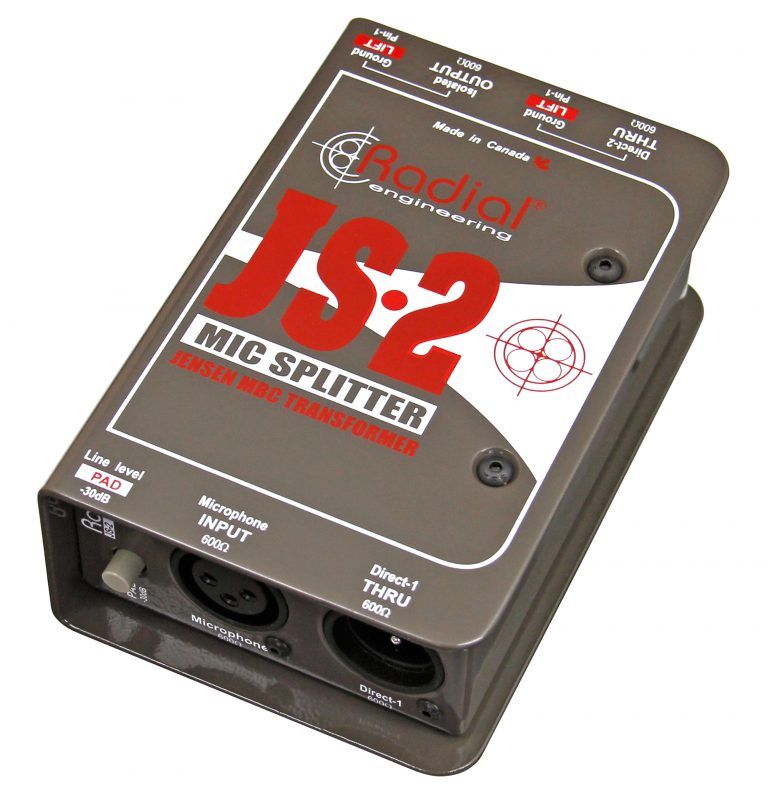

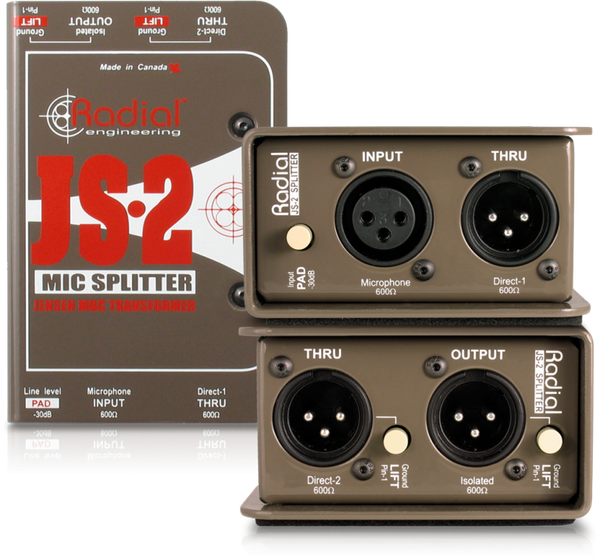

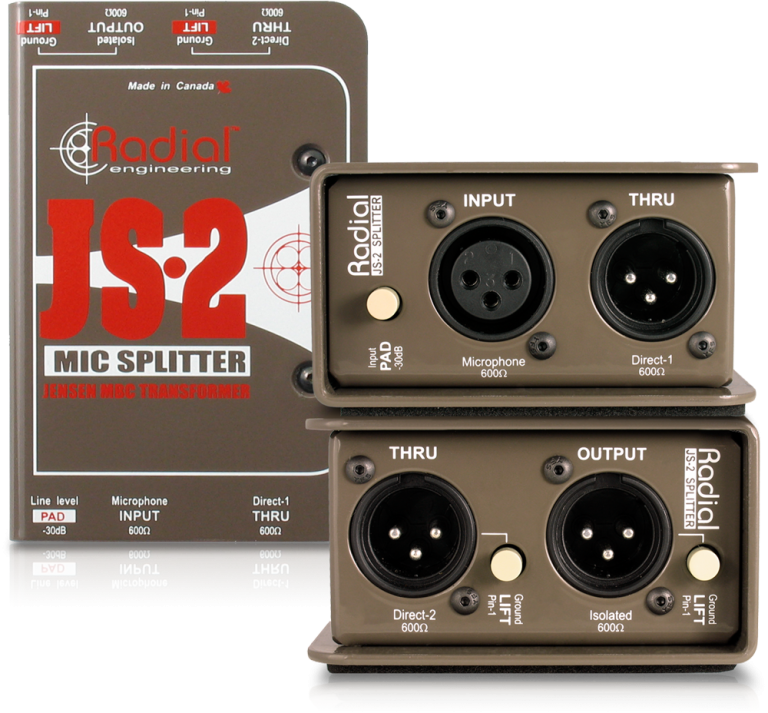

Radial JS2 là một bộ chia tín hiệu micro (microphone splitter) thụ động kiểu 2-chiều (passive, 2-way) được thiết kế để gửi một nguồn micro tới nhiều đầu ra cùng lúc mà không làm giảm chất lượng tín hiệu hoặc tăng nhiễu. JS2 dùng biến áp Jensen bên trong để cách ly galvanic (galvanic isolation), loại bỏ hiện tượng hum và buzz do ground loop. Thiết bị có đầu vào pad để dễ dàng kết nối với nguồn có mức cao hơn, và có ground lift để ngắt kết nối đất khi cần. Thích hợp sử dụng trên sân khấu lẫn trong phòng thu, với chất lượng cao, trần tần rộng, méo thấp, và hình thức vỏ thép chắc chắn.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|
| Loại mạch âm thanh | Splitter micro/passive, dùng biến áp (transformer-based) |
| Biến áp | Mã Jensen JT-MB-CPC, tỉ lệ 1:1 |
| Số đường ra (số kênh) | 3 chiều (1 vào / 3 ra) |
| Dải tần đáp ứng | 20 Hz ~ 20 kHz (±0 / −2 dB) |
| Dải động | 140 dB |
| Tổng méo hài (THD) | 0,0005 % tại 1 kHz |
| Sai lệch pha (Phase Deviation) | 0,7° tại 100 Hz; 2,8° tại 20 Hz |
| Trở kháng đầu vào | Phụ thuộc nguồn tín hiệu (source dependent) |
| Trở kháng đầu ra | Phụ thuộc nguồn tín hiệu (source dependent) |
| Mức tín hiệu đầu vào tối đa | +25 dBu tại 1 kHz |
| Các kết nối ngõ vào | XLR-Female (balanced micro input) |
| Các kết nối ngõ ra | Một đường ‘isolated output’; các output còn lại direct |
| Pad đầu vào | Có (input pad) |
| Ground lift | Có (trên outputs) |
| Vỏ / Khung (Chassis) | Thép 14-gauge |
| Kích thước (Dài × Rộng × Sâu) | 84 mm × 127 mm × 48 mm |
| Trọng lượng | ~ 0,70 kg |
| Kích thước vận chuyển | 102 mm × 76 mm × 165 mm |
| Trọng lượng vận chuyển | ~ 0,87 kg |
| Nguồn điện | Thụ động, không cần nguồn nuôi bên ngoài |
| Điều kiện sử dụng | Nơi khô ráo, nhiệt độ từ 5 °C đến 40 °C |
| Bảo hành | 3 năm, có thể chuyển nhượng |
Tính năng nổi bật
Biến áp Jensen bên trong giúp cách ly galvanic, loại bỏ noise do ground loop, hum và buzz.
Chia tín hiệu micro sang nhiều đầu ra mà không làm giảm chất lượng âm thanh (low distortion, phase shift nhỏ).
Pad đầu vào để xử lý nguồn tín hiệu cao hơn mức micro khi cần.
Ground lift giúp ngắt kết nối đất giữa các thiết bị để giảm nhiễu.
Đầu ra “isolated output” có độ cách ly tốt hơn, giúp bảo vệ tín hiệu khi gửi tới mixer hoặc FOH khác.
Thiết kế vỏ thép chắc chắn (14 gauge), phù hợp sử dụng touring, live hoặc studio.
Trên sân khấu hoặc trong studio khi muốn gửi một micro tới nhiều đích (ví dụ FOH và monitor, hoặc hai mixer) mà không cần dùng nhiều micro.
Ứng dụng thực tế
Khi muốn dùng một micro để feed hai bàn mixer (front-of-house và monitor) mà không lo ground loop hay sai khác pha.
Trong studio để so sánh sound giữa hai preamp: dùng JS2 để chia tín hiệu của micro vào hai preamp khác nhau, nghe trở lại so sánh.
Khi đặt micro ở sân khấu ngoài trời/ tour có hệ thống âm thanh lớn, việc chia signal cho nhiều thiết bị mà vẫn giữ tín hiệu sạch.
Trong cài đặt ghi âm (recording) khi cần backup tín hiệu micro hoặc gửi tín hiệu đến thiết bị khác (ví dụ bộ ghi dự phòng) mà không ảnh hưởng tới tín hiệu chính.
Sử dụng trong hệ thống phát thanh hoặc broadcast khi cần gửi một nguồn micro tới nhiều thiết bị xử lý/ghi hình/ghi âm song song.
Tất cả sản phẩm Radial Engineering tại Stage Pro đều được bảo hành chính hãng 2 năm.
