Mô tả tổng quan

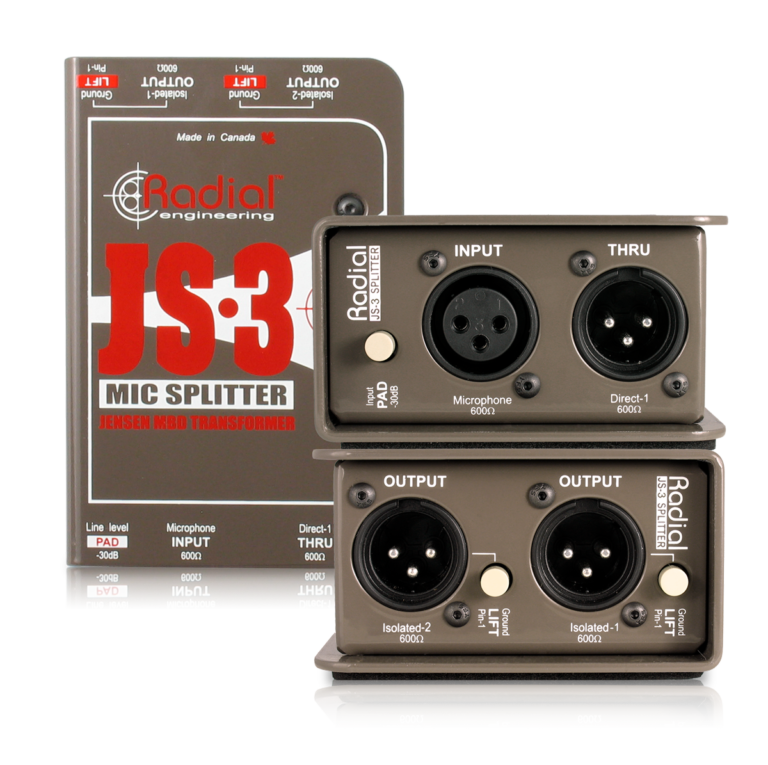

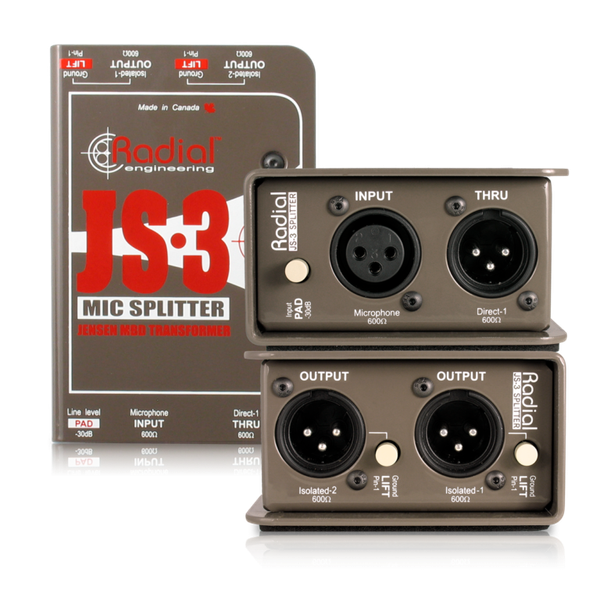

Radial JS3 là bộ chia tín hiệu micro/passive splitter với thiết kế hoàn toàn thụ động (passive), dùng biến áp Jensen để cách ly tín hiệu điện giữa đầu vào và đầu ra isolated. Thiết bị nhận một tín hiệu micro (balanced) và chia ra ba đầu ra: hai đầu ra cách ly (isolated) nhằm giảm nhiễu và tránh ground loop, cùng với các tính năng phụ như pad đầu vào và ground lift để điều chỉnh tín hiệu và xử lý nhiễu. Vỏ máy bằng thép dày, có màn chắn từ MuMETAL để giảm ảnh hưởng từ từ trường bên ngoài. JS3 được tối ưu để làm việc với tín hiệu mic level với chất lượng cao, độ méo rất thấp và đáp ứng tần số rộng, phục vụ live hoặc studio.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|
| Loại mạch âm thanh | Mic/line splitter passive, transformer-based |
| Transformer | Jensen JT-MB-DPC, tỉ lệ 1:1:1 |
| Số chiều chia (channels) | 3 chiều (1 đầu vào / 3 đầu ra) |
| Dải tần đáp ứng | 20 Hz ~ 20 kHz (+0 / −2 dB) |
| Dải động | 140 dB |
| Tổng méo hài (THD) | 0.0005 % @ 1 kHz |
| Sai lệch pha (Phase deviation) | 0.7° @ 100 Hz; 2.8° @ 20 Hz |
| Trở kháng đầu vào | Phụ thuộc thiết bị nguồn (source-dependent) |
| Trở kháng đầu ra | Phụ thuộc thiết bị nguồn (source-dependent) |
| Mức tín hiệu đầu vào tối đa | +25 dBu @ 1 kHz |
| Kết nối đầu vào | XLR-Female (balanced) |
| Kết nối đầu ra | Hai đầu ra isolated + các đầu ra direct (non-isolated) |
| Pad đầu vào | Có |
| Ground lift | Có |
| Vỏ / khung (chassis) | Thép 14-gauge & outer shell chắc chắn |
| Kích thước | 84 × 127 × 48 mm |
| Trọng lượng | ~ 0.70 kg |
| Kích thước vận chuyển | 102 × 76 × 165 mm |
| Trọng lượng vận chuyển | ~ 0.87 kg |
| Nguồn điện | Passive, không cần nguồn ngoài |
| Điều kiện hoạt động | Nhiệt độ từ 5 °C đến 40 °C, nơi khô ráo |
| Bảo hành | 3 năm, có thể chuyển nhượng |
Tính năng nổi bật
Chia tín hiệu micro sang nhiều đầu ra mà vẫn đảm bảo cách ly galvanic, giảm nhiễu và ground loop.
Biến áp Jensen (transformer) chất lượng cao đảm bảo đáp ứng tần số rộng, méo rất nhỏ.
Pad đầu vào để điều chỉnh nếu mức tín hiệu quá cao, giúp bảo vệ mạch và giữ tín hiệu không bị quá tải.
Ground lift để ngắt đường chung tiếp đất khi có tiếng hú/hum do nối đất không đúng.
Hai đầu ra isolated giúp gửi đến các thiết bị khác nhau mà không ảnh hưởng lẫn nhau; ngoài ra có các đầu ra direct khi cần.
Vỏ thép dày + màn chắn từ MuMETAL để che chắn nhiễu từ từ trường bên ngoài, đảm bảo tín hiệu sạch trong môi trường live hoặc studio có nhiều thiết bị điện tử.
Kích thước gọn, trọng lượng vừa phải, dễ mang theo sân khấu hoặc đặt trong rack nhỏ.
Ứng dụng thực tế
Gửi tín hiệu từ 1 micro tới nhiều bàn mixer, FOH và monitor đồng thời, đảm bảo chất lượng tín hiệu và tránh vấn đề ground loop.
Trong studio: chia nguồn micro để ghi song song vào nhiều preamp hoặc thiết bị xử lý khác nhau để so sánh âm sắc hoặc hiệu ứng.
Khi dùng trong tour hoặc sân khấu ngoài trời: cần độ ổn định cao, ít nhiễu, và khả năng cách ly tốt giữa các thiết bị.
Khi muốn backup tín hiệu micro (ghi hoặc phát trực tiếp) mà không phụ thuộc vào một đường tín hiệu duy nhất.
Khi muốn thử nghiệm hoặc so sánh thiết bị xử lý tín hiệu, preamp, hiệu ứng mà không cần thu lại nhiều lần – chỉ cần chia signal và xử lý song song.
Tất cả sản phẩm Radial Engineering tại Stage Pro đều được bảo hành chính hãng 2 năm.
