Mô tả tổng quan

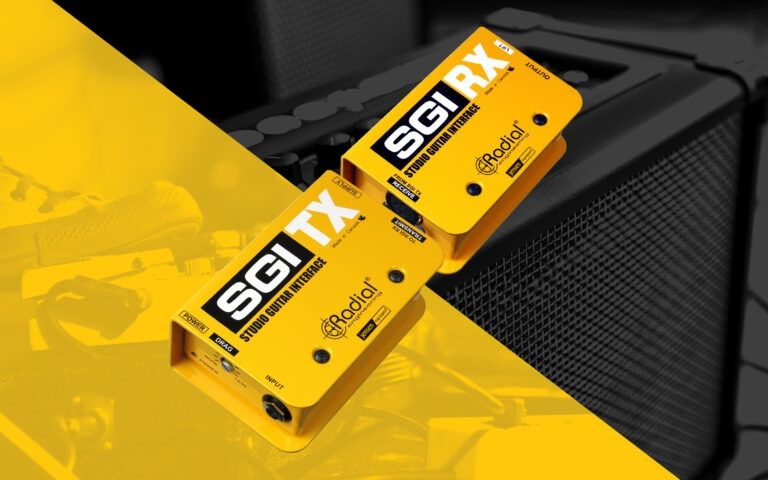

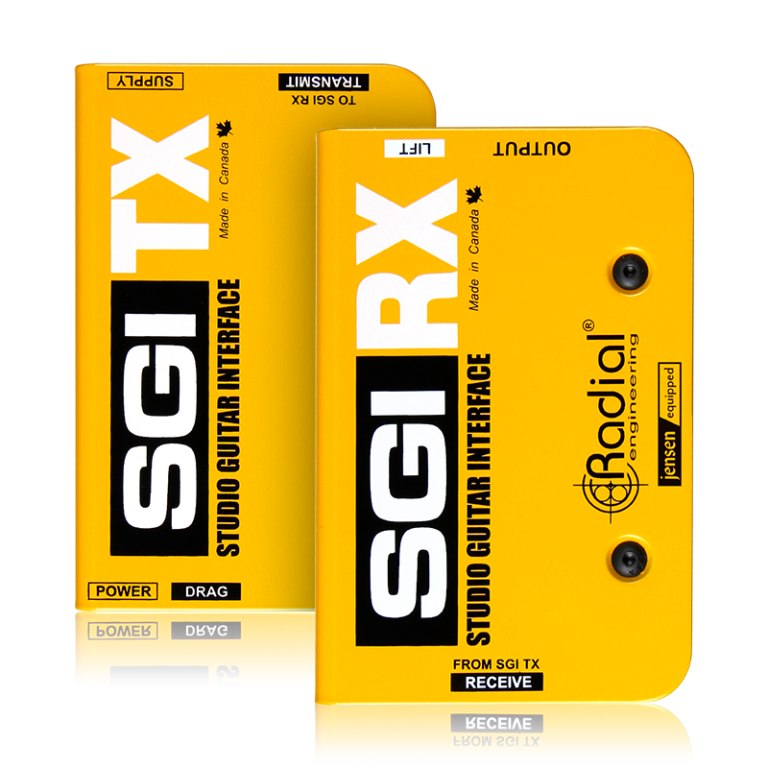

Radial SGI – RX là module receiver trong hệ thống Instrument Line Driver SGI, được thiết kế để nhận tín hiệu cân bằng từ module SGI-TX qua dây XLR và xuất tín hiệu ra đầu ra không cân bằng (Hi-Z, ¼") để nối tới ampli hoặc thiết bị pedal. Module này hoàn toàn thụ động (passive), sử dụng biến áp cách ly để loại bỏ nhiễu do ground loop hoặc khớp nối nguồn khác nhau giữa thiết bị. Thiết kế giúp duy trì âm sắc gốc của đàn guitar hoặc bass khi truyền tín hiệu qua khoảng cách dài (có thể lên tới ~100 m / 300 ft) mà không bị mất cao, không bị ù/hum.
Thông số kỹ thuật
| Thông số | Giá trị / Mô tả |
|---|
| Loại mạch âm thanh | Passive (Receiver) với transformer isolation |
| Tần số đáp ứng (Frequency Response) | 10 Hz – 40 kHz (±0.5 dB) |
| Dải động (Dynamic Range) | 121.4 dB |
| Tổng méo hài (THD) | 0.0013 % @ -20 dBV, 22 Hz – 22 kHz |
| Độ méo liên điều chế (Intermodulation Distortion, IMD) | 0.01 % (60 Hz / 7 kHz, tỉ lệ 4:1, -20 dBV) |
| Trở kháng đầu vào (Input Impedance) | 22 kΩ – 422 kΩ (tuỳ chỉnh bởi “Drag Control” nếu có) |
| Trở kháng đầu ra (Output Impedance) | 2.2 kΩ (¼″ unbalanced) |
| Tín hiệu trên nhiễu (Signal-to-Noise) | 95.7 dB |
| Mức tín hiệu đầu vào tối đa (Maximum Input) | +8.5 dBu @ 1% THD+N, unbalanced |
| Kết nối đầu vào | XLR (balanced) |
| Kết nối đầu ra | ¼″ jack (Hi-Z, unbalanced) |
| Chassis / Vỏ máy | Thép 14-gauge, thân và khung ngoài chắc chắn |
| Kích thước (L × W × D) | 2.75″ × 4.25″ × 1.75″ (≈ 70 × 108 × 44 mm) |
| Trọng lượng | ~ 3 lbs (~ 1.36 kg) |
| Kích thước / trọng lượng vận chuyển | ~ 5″ × 2.75″ × 10.75″ ; ~ 3.2 lbs (~1.45 kg) |
| Nguồn điện | Thụ động (không cần nguồn riêng) |
| Điều kiện sử dụng | Nhiệt độ từ 5 °C đến 40 °C; chỉ dùng nơi khô ráo |
| Bảo hành | 3 năm, có thể chuyển nhượng |
Tính năng nổi bật
Có biến áp cách ly giúp loại bỏ ground loop và ù/hum nguồn khi nối các thiết bị hoạt động từ nguồn khác nhau.
Thiết bị hoàn toàn passive, không yêu cầu nguồn riêng cho module RX, giúp đơn giản hóa setup và giảm lỗi nguồn.
Kết nối cân bằng (balanced) ở đầu vào và xuất ra không cân bằng hi-Z, phù hợp với ampli truyền thống, pedal, hoặc ampli từ xa.
“Ground Lift” để nâng đất (ground lift switch) khi cần giảm nhiễu do nối đất giữa thiết bị.
Khả năng truyền tín hiệu qua khoảng cách dài (~100 m / 300 ft) khi kết hợp với module TX và cáp chất lượng cao, mà vẫn giữ được độ cao (high end) và độ chi tiết âm thanh.
Khung vỏ thép dày, kích thước nhỏ gọn, cấu tạo chắc chắn, thuận tiện mang theo hoặc lắp vào rack khi cần.
Ứng dụng thực tế

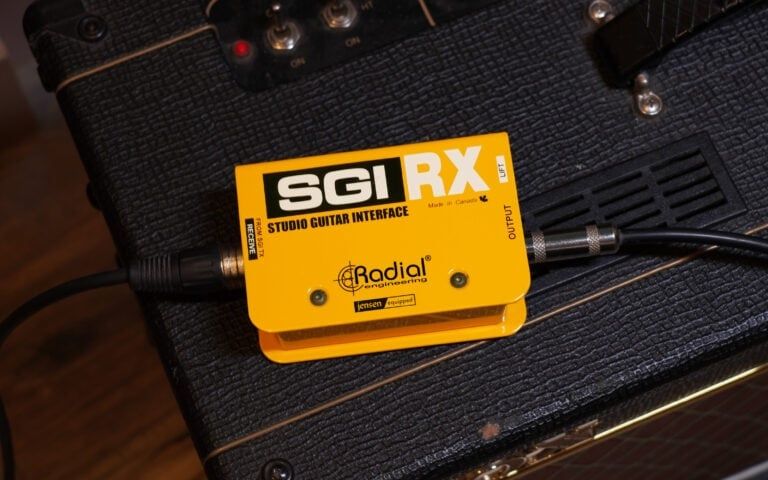

Khi muốn đặt ampli guitar xa nguồn tín hiệu (ví dụ trong cabin cách ly, phòng bố trí riêng) và chơi từ phòng điều khiển hoặc sân khấu mà không lo tín hiệu bị mờ cao.
Dùng trong sân khấu lớn: đặt ampli off-stage, hoặc trong “isolation cabinet”, để giảm tiếng ồn, ảnh hưởng từ micro / loa / thiết bị stage khác.
Kết hợp với pedalboard / wireless system: có thể thực hiện routing tín hiệu từ wireless receiver → SGI-TX → dây XLR dài → SGI-RX → ampli hoặc pedal board mà tín hiệu vẫn sạch, ít nhiễu.
Trong phòng thu: khi muốn nghệ sĩ ngồi trong control room, nhưng ampli ở phòng cô lập, sử dụng RX để nhận tín hiệu cân bằng và chuyển sang ampli mà không làm mất chất âm.
Khi setup touring hoặc live show cần đường tín hiệu dài (qua mix, monitor, thiết bị stage), SGI-RX giúp bảo toàn chất lượng tín hiệu trong điều kiện dây dài và môi trường có nhiều thiết bị điện khác.
Tất cả sản phẩm Radial Engineering tại Stage Pro đều được bảo hành chính hãng 2 năm.
