Mô tả tổng quan

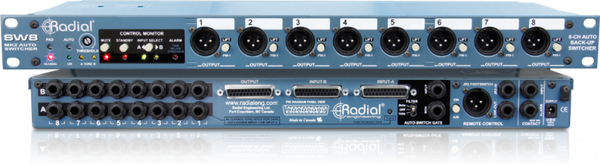

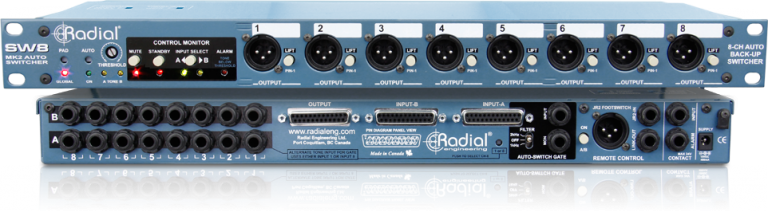

Radial SW8 là bộ chuyển mạch tự động 8 kênh (auto-switcher), được thiết kế chuyên biệt cho hệ thống phát nhạc đa kênh trong biểu diễn trực tiếp. Thiết bị cho phép xây dựng hệ thống phát song song giữa hai nguồn (A/B) và sẽ tự động chuyển sang nguồn dự phòng khi phát hiện sự cố ở nguồn chính, đảm bảo buổi diễn không bị gián đoạn. SW8 hỗ trợ chuyển đổi thủ công qua panel điều khiển, remote hoặc footswitch, đồng thời có khả năng liên kết nhiều thiết bị để mở rộng số lượng kênh khi cần.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|
| Loại mạch âm thanh | Đường tín hiệu thụ động, chuyển mạch relay chủ động |
| Transformer | Eclipse ET-DB2 |
| Số kênh | 8 |
| Dải tần đáp ứng | 20 Hz – 20 kHz |
| Dải động | > 120 dB |
| Độ lợi | −20 dB (chuyển line-level xuống mic-level) |
| THD | 0.002% |
| Méo liên điều chế | > 0.002% |
| Sai lệch pha | −2° tại 20 Hz |
| Trở kháng đầu vào | 140 kΩ, balanced |
| Trở kháng đầu ra | 150 Ω, balanced |
| CMRR | −112 dB tại 50/60 Hz |
| Equivalent Input Noise | −95 dBu |
| Noise Floor | −115 dBu |
| Mức tín hiệu đầu vào tối đa | 26 dBu |
| Kết nối đầu vào | 1/4" TRS, D-sub |
| Kết nối đầu ra | XLR, D-sub |
| Chức năng bổ trợ | Pad đầu vào, ground lift, remote footswitch, contact alarm |
| Chất liệu chassis | Thép 14 gauge |
| Kích thước | 44.5 × 15.25 × 4.5 cm |
| Trọng lượng | 4.2 kg |
| Kích thước đóng gói | 55.9 × 26.4 × 11.4 cm |
| Trọng lượng đóng gói | 4.4 kg |
| Nguồn điện | 2 × 15 VDC / 400 mA |
| Điều kiện hoạt động | 5 °C – 40 °C, chỉ dùng ở nơi khô ráo |
| Bảo hành | 3 năm, có thể chuyển nhượng |
Tính năng nổi bật
Chuyển đổi tự động giữa 2 hệ thống playback khi tín hiệu chính gặp sự cố.
Có thể chuyển thủ công bằng panel trước, remote contact hoặc footswitch.
Tín hiệu ra được cách ly bằng transformer, loại bỏ ground loop và giảm nhiễu.
Hỗ trợ đầu ra line-level và mic-level, linh hoạt cho cả FOH hoặc stage.
Cho phép liên kết nhiều SW8 để mở rộng số kênh.
Tích hợp input pad, ground lift, contact alarm và LED hiển thị trạng thái.
Có thể chọn tín hiệu theo dõi từ kênh 1 hoặc kênh 8.
Ứng dụng thực tế
Biểu diễn trực tiếp: Dùng để phát backing track đa kênh, đảm bảo chương trình không bị gián đoạn khi thiết bị chính gặp sự cố.
Tour diễn và sự kiện lớn: Hỗ trợ hệ thống playback phức tạp, nhiều kênh nhạc cụ, vocal, hiệu ứng.
Hệ thống broadcast và truyền hình: Đảm bảo tín hiệu âm thanh ổn định trong các chương trình trực tiếp.
Sân khấu có dây dẫn dài hoặc nhiều thiết bị nối đất: Giảm nhiễu và loại bỏ ground loop nhờ isolation transformer và ground lift.
Phòng thu và môi trường sản xuất chuyên nghiệp: Tạo hệ thống phát nhạc đa kênh có dự phòng, phù hợp với nhu cầu ổn định cao.
Tất cả sản phẩm Radial Engineering tại Stage Pro đều được bảo hành chính hãng 2 năm.
