Mô tả tổng quan

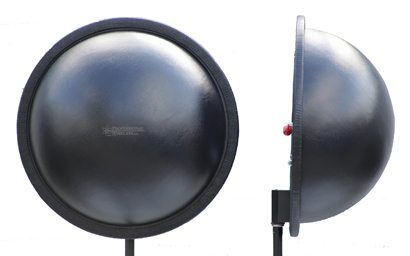

HA-8091 là ăng-ten Domed Helical có thiết kế đặc biệt để cung cấp hiệu suất RF (radio frequency) ổn định, giảm thiểu hiện tượng “drop-out” cho các hệ thống tín hiệu không dây như IEM (in-ear monitoring), micro không dây và hệ thống intercom. Loại ăng-ten này sử dụng phân cực hình xoắn (circular polarization), nghĩa là tín hiệu phát/thu được truyền qua tất cả các hướng phân cực chắc chắn giúp giảm thiểu ảnh hưởng khi thiết bị di chuyển hoặc thay đổi hướng. Ống vỏ dạng domed kín khít, thiết kế cả TX (transmitter) hoặc RX (receiver), phù hợp cho sự kiện lớn, lắp đặt cố định hoặc lưu động nơi yêu cầu tính thẩm mỹ và hiệu quả cao.
Tính năng nổi bật
Circular polarization: tín hiệu xoay qua 360° phân cực, giúp giảm drop-out khi thiết bị không dây hoặc người sử dụng thay đổi góc độ.
Dải tần RF rộng từ ~460 MHz tới ~900 MHz, phù hợp cho nhiều vùng tần trong hệ thống UHF.
Độ lợi (gain) cao trên trục (on-axis gain) giúp mở rộng khoảng cách thu phát và cải thiện tín hiệu trong môi trường có nhiễu.
Thu hồi tín hiệu (beamwidth) khá rộng để phủ sóng đồng đều trong khu vực mục tiêu.
Vỏ domed kín, thiết kế khi lắp cố định mang tính thẩm mỹ cao, không lộ cáp, thân thiện với thiết kế sân khấu / venue.
Ngõ kết nối BNC female – thuận tiện cho các thiết bị chuẩn RF Wireless hoặc hệ thống phân phối ăng-ten.
Ngàm gắn kép (dual mounting adapter) cho hai chuẩn ren 5/8-27 (Mỹ) và 3/8-16 (châu Âu) để dễ thích ứng với chân hoặc giá ăng-ten chuẩn.
Thông số kỹ thuật
| Thông số | Giá trị |
|---|
| Dải tần RF (RF Frequency Range) | 460 - 900 MHz |
| Trở kháng (Impedance) | 50 Ω |
| Beamwidth | ~72° |
| Độ lợi trên trục (On-Axis Gain) | ~9 - 11 dBi |
| Giảm tín hiệu phía sau (Rear Rejection) | ~14 dB |
| Đầu nối RF (Connector) | BNC Female, góc vuông (right-angle) |
| Mounting Adapter | Dual adapter: 5/8-27 US & 3/8-16 European |
| Kích thước (Dimensions H×W×D) | ~34.5 × 34.5 × 15.9 cm |
| Trọng lượng (Weight) | ~1.7 kg |
Ứng dụng thực tế
Lắp đặt trong các sân khấu lớn, show lưu động, nơi không thể kiểm soát góc hướng anten TX hoặc RX để đảm bảo tín hiệu không bị mất khi người dùng di chuyển.
Dùng cho hệ thống IEM (in ear monitor) khi nghệ sĩ/diễn viên thay đổi vị trí hoặc quay lưng, giúp tín hiệu audio ổn định.
Ứng dụng trong các thiết bị micro không dây, hệ thống intercom tại các sự kiện, hội nghị, truyền hình, nhà hát, nơi thiết bị phải hoạt động trong môi trường có nhiều nguồn gây nhiễu.
Tích hợp trong lắp đặt cố định venue, phòng thu, phòng sự kiện thiết kế cao cấp, nơi yêu cầu yếu tố thẩm mỹ và hiệu suất cao.
Dùng làm anten phát (transmitting) hoặc anten thu (receiving) phụ trợ trong hệ thống phân phối RF, đặc biệt khi cần mở rộng vùng phủ sóng và cải thiện hiệu suất thu tín hiệu.
