Tổng quan
Hệ thống phân phối ăng-ten giúp mở rộng hệ thống micro không dây bằng cách chia tín hiệu từ một cặp ăng-ten và khuếch đại tín hiệu RF.

Chi tiết
Hệ thống phân phối ăng-ten/khuếch đại tín hiệu và cấp nguồn chủ động, 5 ngõ ra, băng tần rộng VHF và UHF, tích hợp nguồn điện bên trong. Bộ chia ăng-ten chủ động 5 ngõ ra và hệ thống phân phối nguồn dành cho các dòng thu U4S, UR4S, U4D, UR4D, AD4, ULXD4, ULXD4D, ULXD4Q, SLX4, BLXR4 và QLXD4.

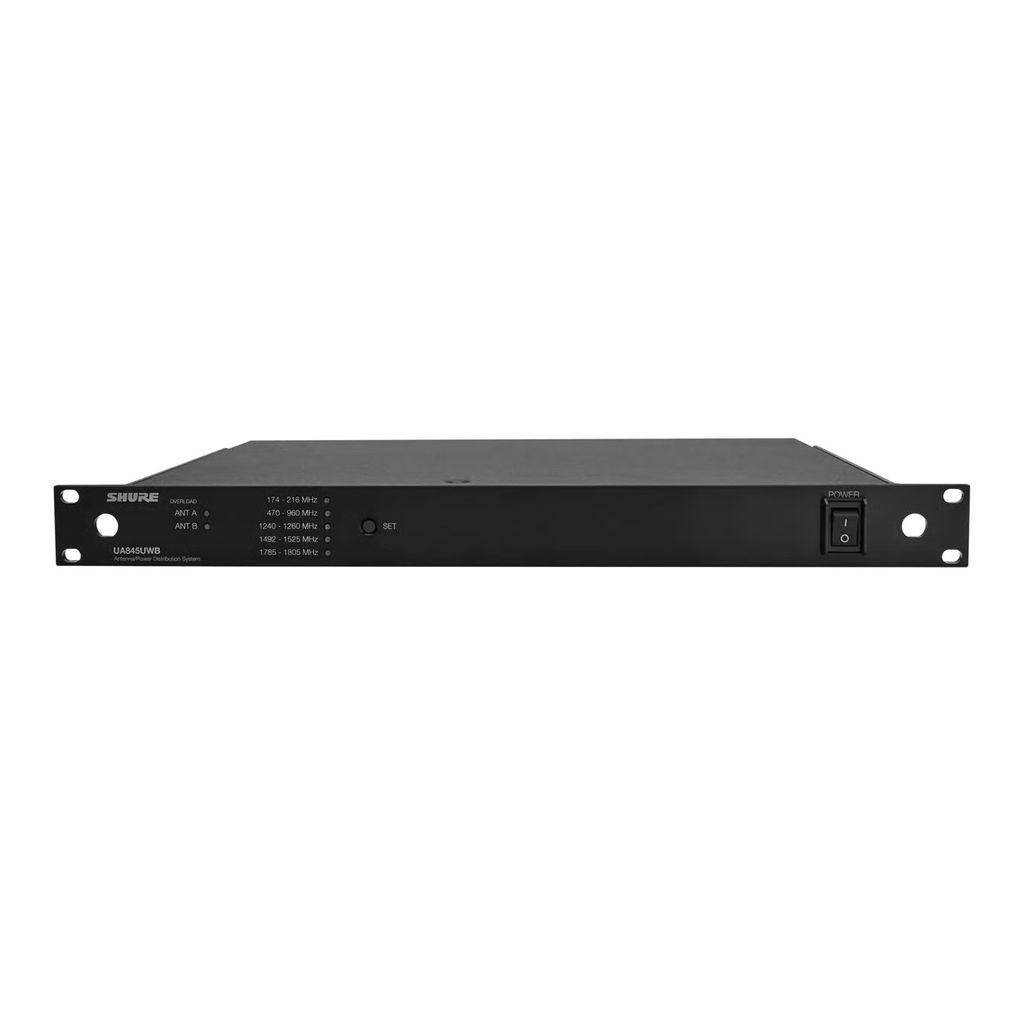

Model Shure UA845UWB là hệ thống phân phối ăng-ten khuếch đại VHF/UHF, cho phép mở rộng hệ thống micro không dây bằng cách chia một cặp ăng-ten cho nhiều bộ thu Shure Axient Digital, UHF-R, ULX-D, BLX4R, SLX4 và BLX4R. Thiết bị cũng khuếch đại tín hiệu RF để bù suy hao do chia tín hiệu cho nhiều đầu ra. Mỗi UA845UWB cho phép tối đa 4 bộ thu sử dụng chung một cặp ăng-ten. Cổng CASCADE cho phép kết nối thêm bộ thu thứ 5 hoặc một UA845UWB khác.

Khả năng mở rộng
UA845UWB được thiết kế cho các hệ thống không dây quy mô lớn sử dụng Axient Digital, UHF-R, ULX-D™, QLX-D, SLX, BLX4R. Mỗi thiết bị cho phép tối đa 4 bộ thu sử dụng cùng 2 ăng-ten, và cổng CASCADE cho phép kết nối thêm bộ thu thứ 5 hoặc một UA845UWB khác.

Tương thích
UA845UWB tương thích với tất cả các bộ thu micro không dây Shure Axient Digital, UHF-R, ULX-D, SLX, BLX4R, QLX-D hoạt động trong cùng dải tần khả dụng (xem mục Dải tần sóng mang UHF trong phần Thông số kỹ thuật).

Cổng CASCADE

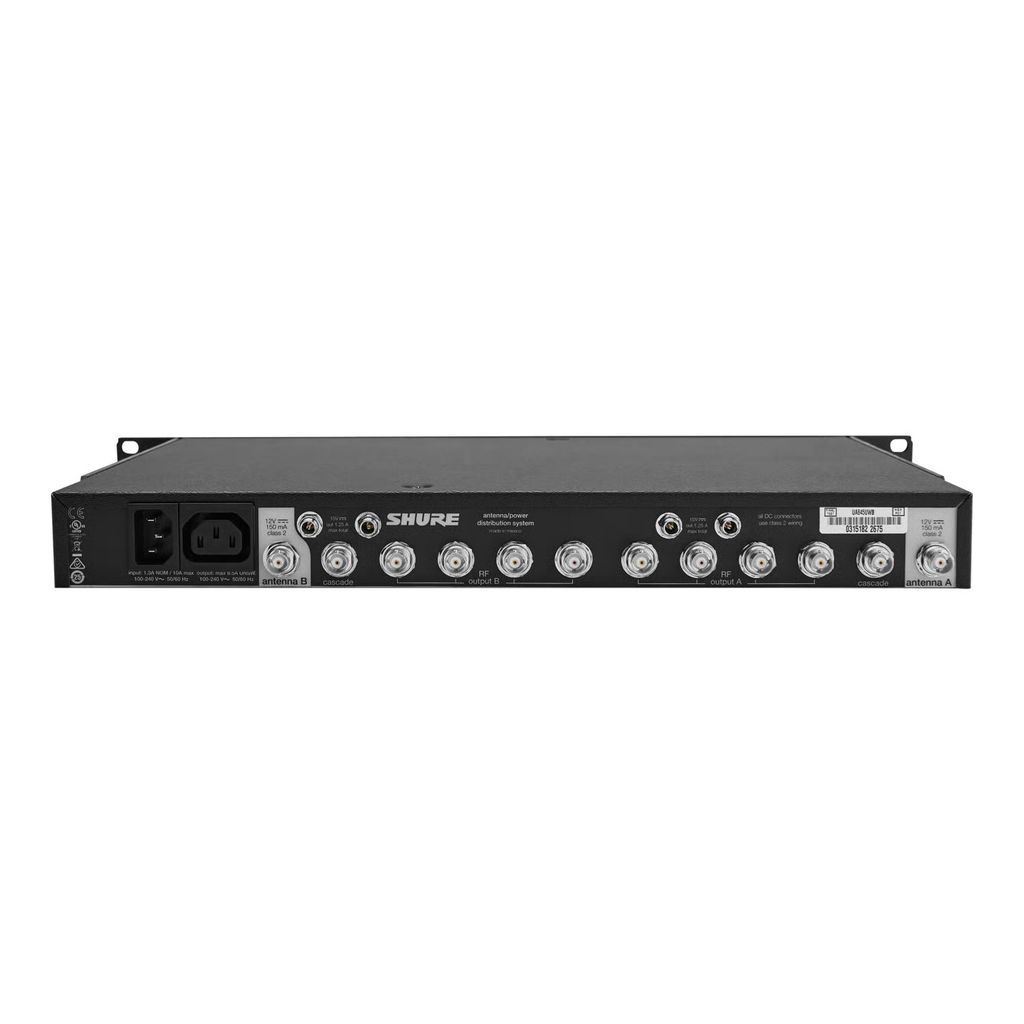

Hai cổng CASCADE trở kháng 50 Ω chuẩn BNC cho phép kết nối thêm một thiết bị UA845UWB hoặc bộ thu không dây thứ 5. Nhờ đó, một hệ thống không dây lớn có thể vận hành chỉ với một cặp ăng-ten.

Ngõ ra nguồn và kết nối cho hệ thống không dây UHF/UHF-R® của Shure
Cho phép tối đa 5 bộ thu U4 hoặc UR4 được mắc nối tiếp (daisy-chain) và cấp nguồn từ một nguồn duy nhất thông qua các ngõ ra nguồn. (Không áp dụng cho ULX hoặc ULX-D).

Tính năng khác

• Hệ thống phân phối ăng-ten/cấp nguồn chủ động, 5 ngõ ra, hỗ trợ VHF, UHF, 1.2, 1.5 và 1.8 GHz, tích hợp nguồn điện bên trong.

• UA845UWB cũng có phiên bản không kèm cáp.
